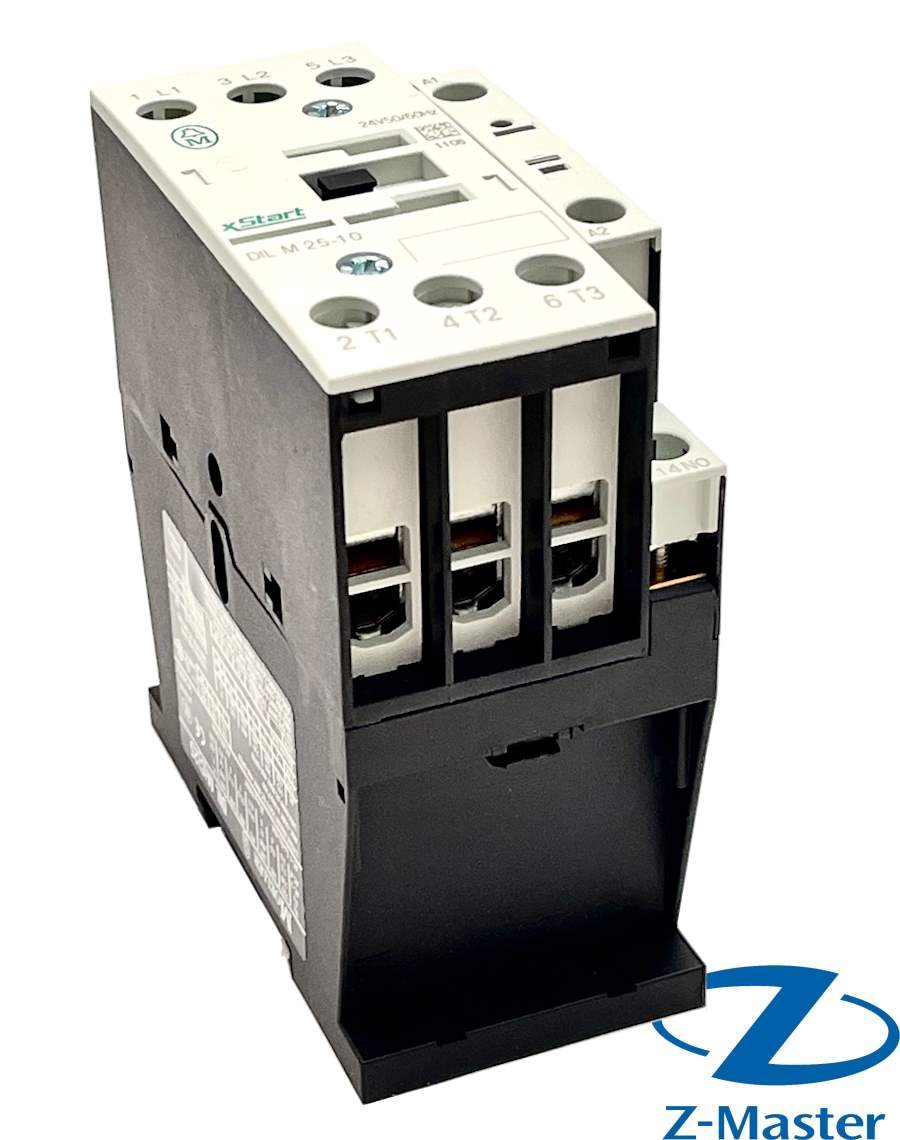

Выключатель (контактор) сварочного полуавтомата Z-Master STC 400 277136-STC400

Выключатель (контактор) сварочного полуавтомата Z-Master STC 400 с артикулом 277136-STC400 предназначен для коммутации силовой цепи MIG/MAG оборудования и восстановления штатной работы узла включения сварочного трансформатора или силового блока аппарата.

Деталь применяется при ремонте и техническом обслуживании полуавтоматов Z-Master STC 400. Контактор срабатывает по сигналу цепи управления и замыкает силовые контакты, обеспечивая подачу питания на рабочие узлы сварочного источника. Это промышленная комплектующая для сервисных центров, ремонтных участков, производственных предприятий и организаций, эксплуатирующих сварочное оборудование в регулярном режиме.

Технические характеристики

• Тип изделия: выключатель / силовой контактор
• Назначение: коммутация силовой цепи сварочного полуавтомата MIG/MAG
• Модель оборудования: Z-Master STC 400
• Артикул: 277136-STC400
• Базовое обозначение контактора: DILM25-10(24V50/60HZ)
• Каталожный номер базового контактора: 277136
• Катушка управления: 24 В AC, 50/60 Гц
• Количество силовых полюсов: 3
• Вспомогательный контакт: 1 нормально-открытый, 1NO
• Номинальный рабочий ток: до 25 А по AC-3
• Мощность нагрузки: до 11 кВт при 400 В
• Тип подключения: винтовые клеммы

Функция в сварочном полуавтомате

Контактор отвечает за включение и отключение силовой части аппарата. При нажатии кнопки на горелке или поступлении управляющего сигнала катушка контактора активируется, после чего силовые контакты замыкают цепь питания. Неисправность данного узла может проявляться отсутствием дуги, нестабильным включением аппарата, гулом, подгоранием контактов или полным отказом силового включения.

Аналоги и замены

• Подтвержденное базовое обозначение: Eaton / Moeller DILM25-10(24V50/60HZ), каталожный номер 277136.
• Альтернативное торговое обозначение: DILM25-10-24VAC.
• Полные аналоги других производителей: в исходных данных и подтвержденных открытых источниках для артикула 277136-STC400 не указаны.

Применимость к горелкам TBI, BINZEL, ESAB

Данный товар не является расходной частью сварочной горелки и не подбирается по модели горелки TBI, BINZEL или ESAB. Контактор устанавливается внутри сварочного полуавтомата Z-Master STC 400 и работает в цепи силового включения аппарата. Подтвержденная привязка артикула 277136-STC400 к конкретным моделям горелок TBI, BINZEL и ESAB в открытых источниках не указана.

Заказ и поставка

Купить выключатель/контактор сварочного полуавтомата Z-Master STC 400 277136-STC400 можно для ремонта оборудования в Москве и с доставкой по России. Для подбора и проверки совместимости сообщите модель аппарата и артикул детали.
