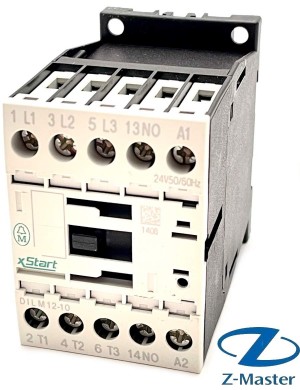

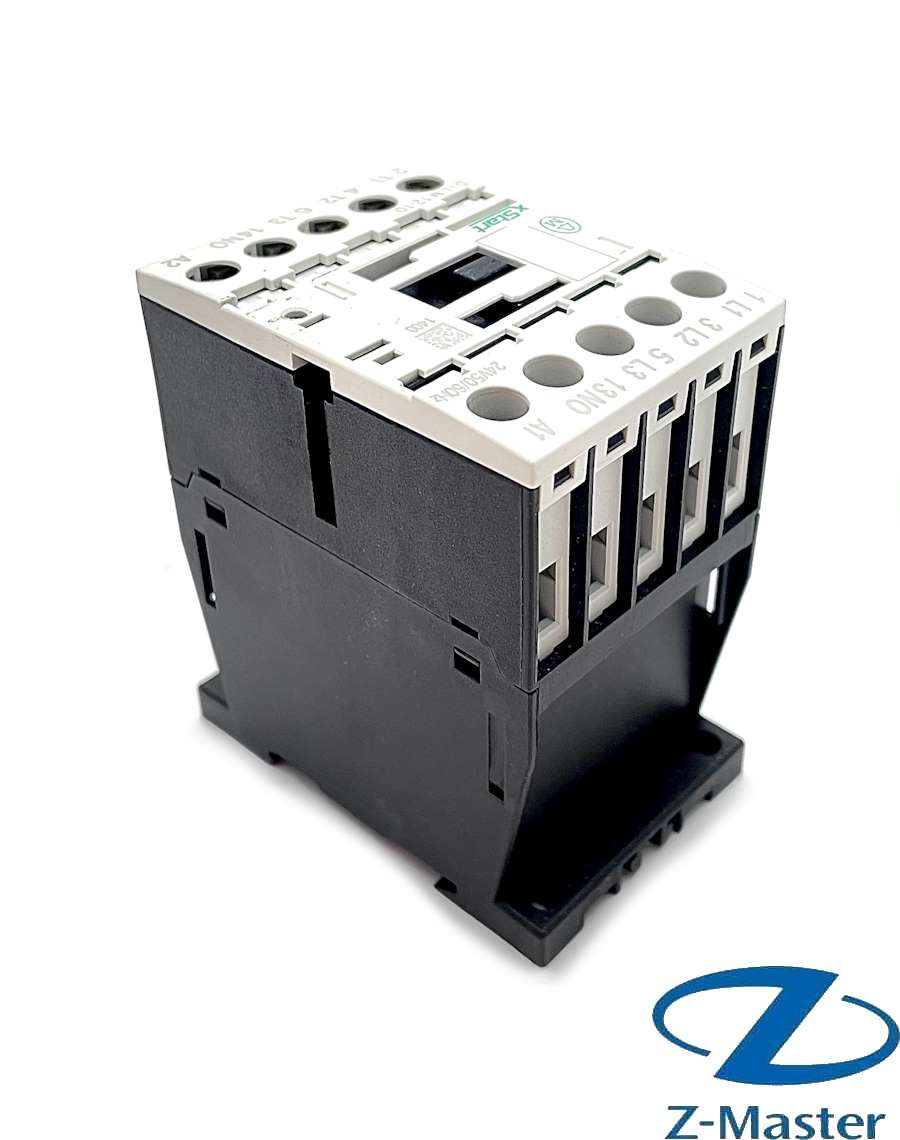

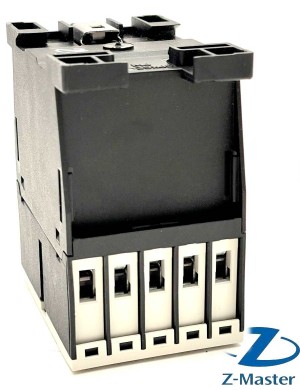

Выключатель (контактор) сварочного полуавтомата Z-Master STC 280, арт. 276834-STC280

Выключатель (контактор) для Z-Master STC 280

Выключатель (контактор) 276834-STC280 предназначен для восстановления цепи включения силовой части сварочного полуавтомата Z-Master STC 280. Узел применяется в аппаратах MIG/MAG для коммутации питания сварочного трансформатора, силового блока и вспомогательных цепей по команде от кнопки горелки.

Контактор устанавливается внутри полуавтомата и работает как электромеханический силовой выключатель: при подаче управляющего напряжения на катушку замыкаются основные контакты, после отпускания кнопки горелки цепь отключается. Такая схема обеспечивает штатное включение сварочного напряжения только во время сварки.

Технические характеристики

• Артикул: 276834-STC280
• Назначение: выключатель / силовой контактор сварочного полуавтомата
• Совместимость по аппарату: Z-Master STC 280
• Тип контактора: 3-полюсный, силовой
• Катушка управления: 24 В AC, 50/60 Гц
• Основные контакты: 3 NO
• Вспомогательный контакт: 1 NO
• Номинальный ток AC-3: 12 А
• Мощность AC-3 при 380/400 В: до 5,5 кВт
• Клеммы: винтовые
• Монтаж: DIN-рейка или панель

Применение в полуавтомате MIG/MAG

Деталь используется при ремонте аппаратов, у которых при нажатии кнопки горелки не включается силовая часть, отсутствует сварочное напряжение, слышен нестабильный щелчок контактора или наблюдается подгорание силовых контактов. Перед заменой рекомендуется проверить управляющее напряжение 24 В AC на клеммах A1/A2 и состояние подключаемой нагрузки.

Аналоги и обозначения

• Подтвержденные обозначения этой же позиции: Eaton / Moeller DILM12-10(24V50/60HZ), 276834, DILM12-10-24VAC.
• Прямые аналоги других производителей: Не заявляем замену без сверки схемы, катушки, габаритов и контактной группы.

Важно: перед заказом сверяйте маркировку старого контактора, напряжение катушки 24 В AC, количество контактов и посадочные размеры. Подбор для промышленного ремонта выполняется по фото шильдика и схеме аппарата.

Регион поставки: Москва и вся Россия. Возможна отправка транспортной компанией для сервисных центров, производственных участков и ремонтных организаций.
