Набор инструментов IFT 33 (TOOL IFT SET 33)
Набор инструментов IFT 33 (TOOL IFT SET 33)
| Бренд: | NTN |
| Модель: | TOOL IFT SET 33 / Industry Fitting Tool |
| Наличие: | На складе |
-
80 262 руб
Набор инструментов IFT 33 / TOOL IFT SET 33 / Industry Fitting Tool
TOOL IFT SET 33 ( NTN-SNR ) - это универсальный набор для монтажной запрессовки подшипников, втулок и сальников ударным способом с помощью оправок (Impact Fitting Tool). Задача набора - передавать монтажное усилие только на нужное кольцо подшипника (внутреннее или наружное), исключая ударные нагрузки через тела качения и риск повреждений. Предназначен для быстрого и безопасного монтажа подшипников с натягом на вал или в корпус, а также для установки сальников, втулок, колец и т.п. Обеспечивает равномерную передачу усилия и снижает риск перекоса и повреждения дорожек качения.

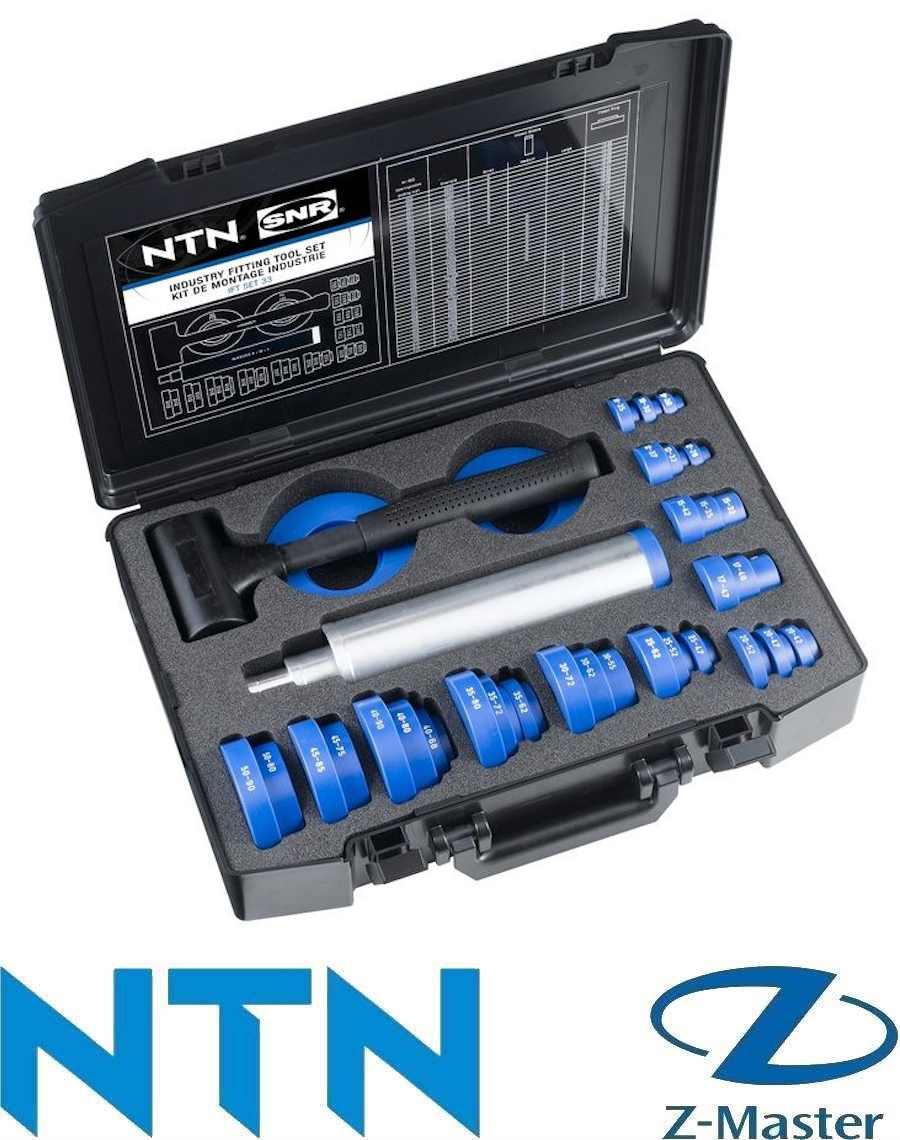

Состав IFT SET 33:

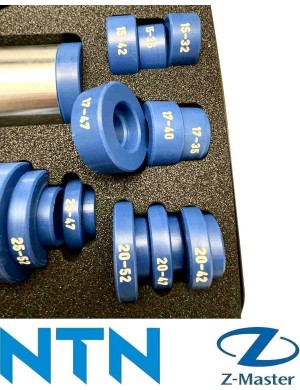

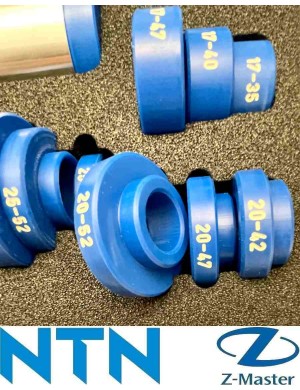

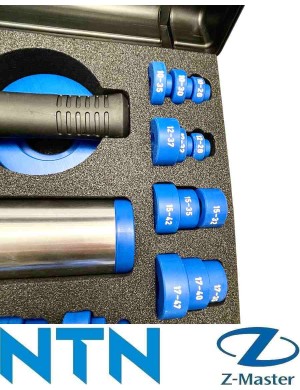

- 33 ударных кольца (оправки) различных типоразмеров.
- 3 направляющие/ударные трубы (втулки).
- Киянка с полиамидными/нейлоновыми бойками.
- Прочный переносной кейс. Примечание: точная комплектация и материалы могут незначительно отличаться по ревизии; смотрите паспорт изделия.
Диапазон применимости
- Посадки подшипников с диаметром отверстия примерно от 10 до 50 мм.
- Совместим с большинством стандартных радиальных шариковых подшипников серий 6000, 6200, 6300, 6800, 6900, 16000 и аналогичных типоразмеров; также подходит для ряда роликовых подшипников сопоставимых размеров, втулок и сальников.
- Подходит как для посадки по внутреннему кольцу (на вал), так и по наружному (в корпус).
Ключевые преимущества
- Исключает передачу ударов через тела качения.
- Ускоряет монтаж и снижает риск повреждений.
- Повышает повторяемость и качество посадки.
- Удобная идентификация размеров колец и быстрая смена оснастки.
Как использовать:
- Определите, какое кольцо подшипника будет посажено с натягом (внутреннее или наружное).
- Подберите ударное кольцо, которое опирается только на нужное кольцо подшипника.
- Установите кольцо на направляющую трубу, совместите с подшипником и посадочным местом.
- Наносите короткие равномерные удары киянкой до достижения нужной посадки.
Ограничения и рекомендации
- Не предназначен для очень крупных подшипников/посадок свыше ~50 мм по отверстию и для высокоточных прецизионных узлов, где предпочтительны прессы/термомонтаж.
- Для посадок с большим натягом лучше применять пресс или индукционный нагреватель.
- Всегда соблюдайте чистоту, соосность и смазку посадочных поверхностей.
Аналоги
- SKF TMFT 33, FAG/INA
Масса: 4,8 кг
Кейс порядка нескольких килограммов (ориентировочно 4–5 кг); точные данные уточняются по паспорту.
