TOOL BPES 10-105/Back puller extract set
TOOL BPES 10-105/Back puller extract set
| Бренд: | NTN |
| Модель: | TOOL BPES 10-105/Back puller extract set |
| Наличие: | На складе |
-
58 800 руб
TOOL BPES 10-105/Back puller extract set

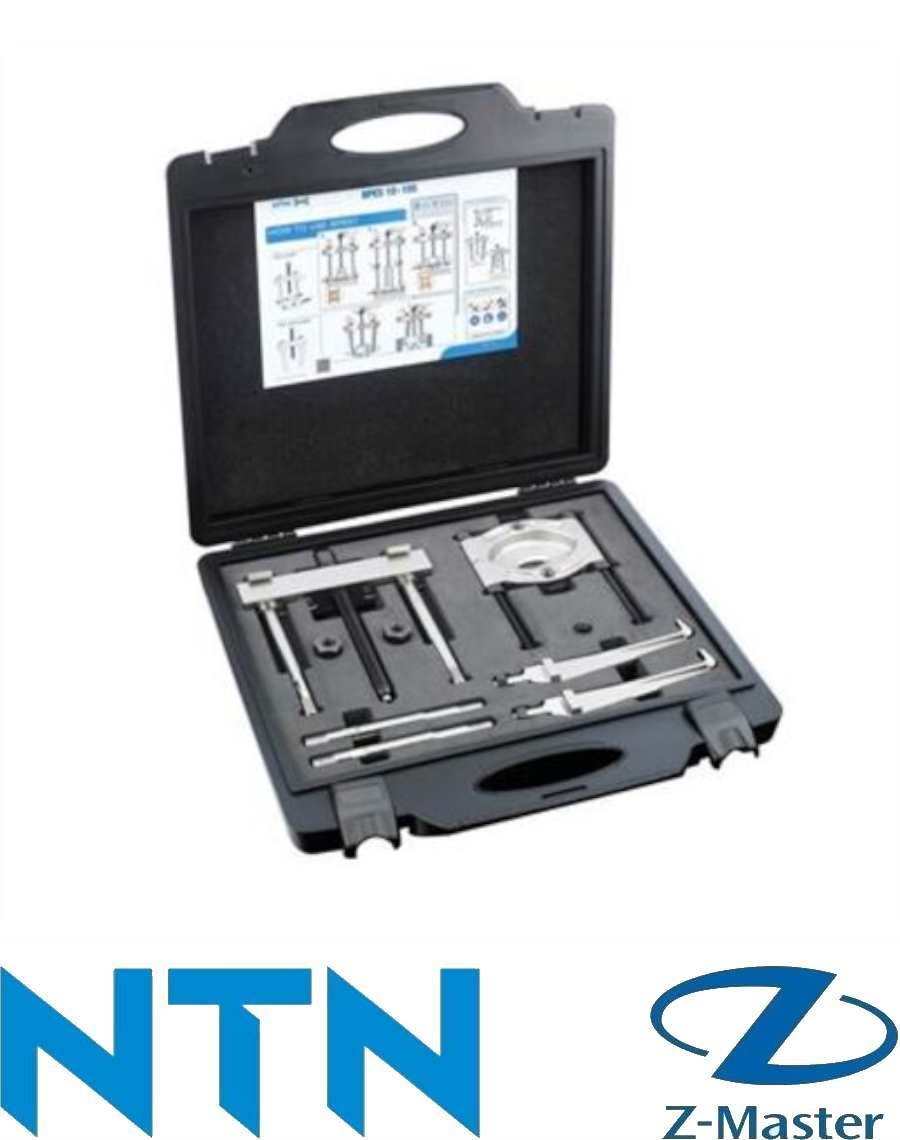

TOOL BPES 10‑105 (Back Puller Extract Set) NTN‑SNR — профессиональный набор «заднего» съемника для демонтажа подшипников, втулок и колец с валов, когда за наружное кольцо не зацепиться. Захват выполняется за внутреннее кольцо «с тыльной стороны» (за торец/поднутрение), усилие подается через винт на торец вала — подшипник сходит ровно и без повреждений.
Демонтаж подшипников с натягом на вал, когда доступ снаружи ограничен (подшипник упирается в бурт, корпус и т.п.).
Захват именно за внутреннее кольцо — исключает передачу усилия через тела качения и риск задиров дорожек.
Диапазон применимости
Обозначение 10‑105 указывает рабочий диапазон по валу/отверстию подшипника: примерно от 10 до 105 мм.
Подходит для большинства радиальных шариковых подшипников серий 6000/6200/6300/6800/6900 и аналогичных размеров, а также ряда роликовых подшипников, втулок, колец.
Требуется минимальный зазор за внутренним кольцом для ввода лап/сегментов (типично несколько миллиметров). Для «слепых» посадок без доступа за кольцо этот тип съемника не подходит.
Состав набора
Сборная траверса/скоба «back puller» с самоустанавливающимися рычагами.
Комплект сменных сегментов/лап для двух поддиапазонов (младшие и старшие размеры), охватывающих 10–105 мм.
Винтовой силовой шпиндель с опорным подшипником и сменными наконечниками (для упора в торец вала).
Вспомогательные детали (удлинители, защитные проставки) и прочный кейс. Примечание: точная комплектация и геометрия могут отличаться в зависимости от ревизии; ориентируйтесь на паспорт NTN‑SNR для вашей партии.
Как работать
Выберите сегменты под диаметр внутреннего кольца/вала.
Введите сегменты за внутреннее кольцо, соберите скобу, зафиксируйте захват.
Уприте наконечник шпинделя в торец вала, выровняйте ось инструмента.
Плавно затягивайте шпиндель ключом; при необходимости используйте проникающую жидкость/умеренный нагрев узла.
Следите, чтобы усилие шло строго по оси и только через внутреннее кольцо.
Преимущества
Чистый захват за внутреннее кольцо — без нагрузки через тела качения.
Самоцентрирование и равномерное усилие — меньше риска перекоса и задиров.
Быстрая сборка, работа в стесненном пространстве.
Кейс с полным набором размеров — универсальность в цехе/сервисе.
Ограничения и рекомендации
Не предназначен для абсолютно «слепых» посадок без доступа за кольцо.
Для очень тугих посадок и крупных узлов целесообразно сочетать с предварительным нагревом или применять гидравлический съемник/пресс.
Смазывайте резьбу шпинделя и используйте СИЗ (очки/перчатки).
Аналоги
SKF TMBS (back puller) и аналогичные наборы Schaeffler/FAG/Kukko; BPES 10‑105 — конкурентный комплект от NTN‑SNR с сопоставимым назначением и диапазоном.
