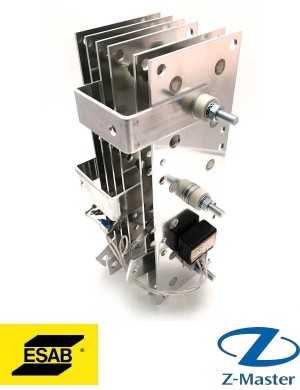

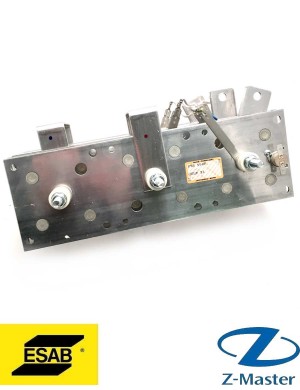

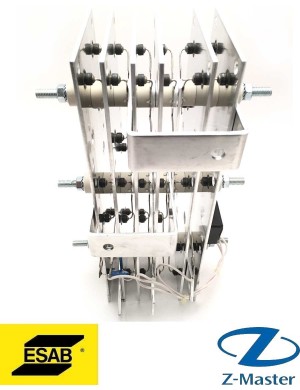

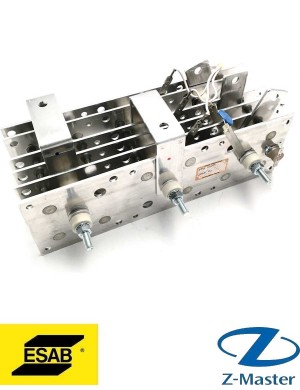

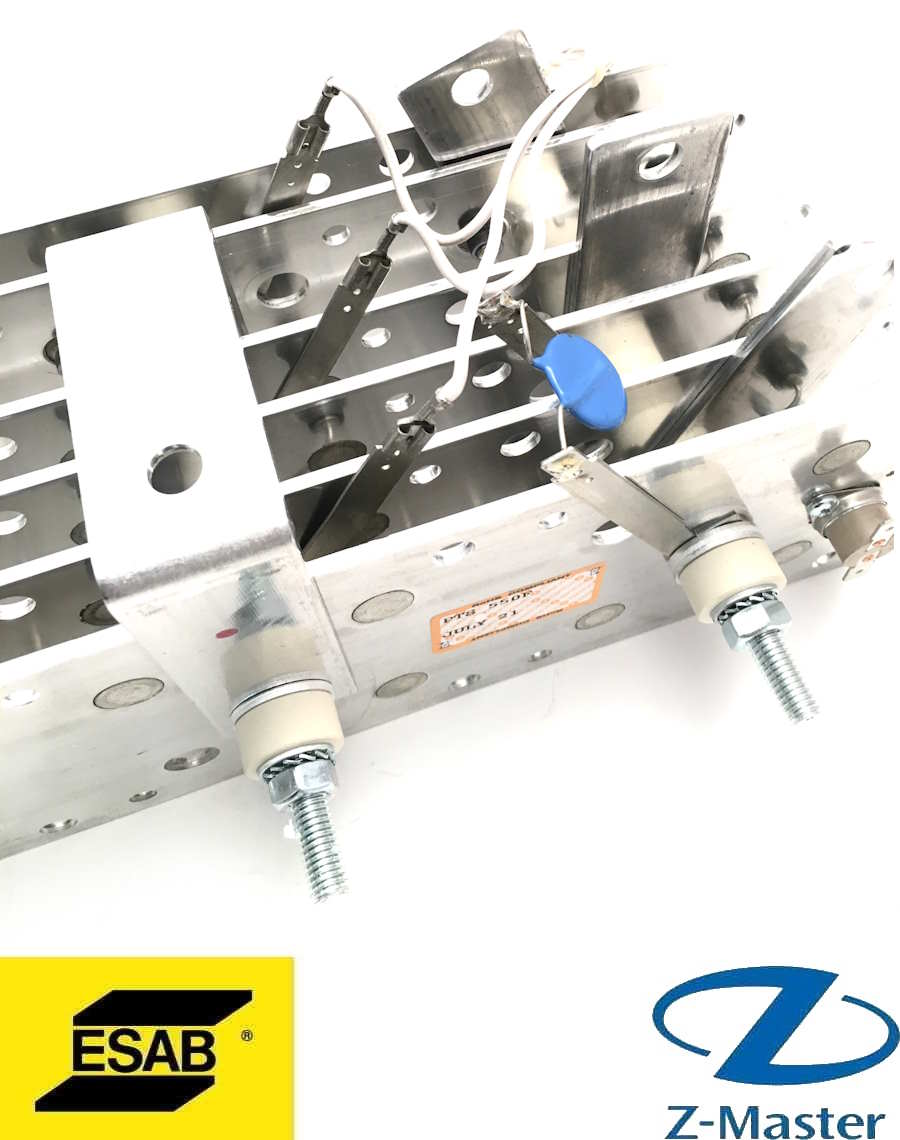

Диодный мост (выпрямительный блок) MIG 510W

Штатный силовой диодный мост (V1) для сварочных аппаратов серии Origo Mig (модели 410/510, 405/505 и др.). Артикул: ESAB 0349302497. Это ключевой элемент выпрямителя, отвечающий за стабильность сварочной дуги и общий ресурс аппарата.

Функция и применение

Трехфазный выпрямительный мост предназначен для преобразования переменного тока силового трансформатора в постоянный ток для сварочной дуги. Он рассчитан на длительную работу при высоких токах в условиях промышленной нагрузки при условии эффективного охлаждения. Конструктивно предназначен для монтажа на массивный радиатор, что критически важно для его долговечности.

Влияние на качество сварки

Качественная ректификация и согласование с дросселем (L1) минимизируют пульсации тока. Это обеспечивает предсказуемое поведение дуги и стабильный перенос металла.

Совместимость и особенности заказа

Применение: Штатно устанавливается в аппараты Origo Mig 410/510 и Origo Mig 405/505 (позиция "Diode bridge" в перечне запчастей).

Внимание! В той же позиции может быть указан альтернативный артикул (0455 488 880). Эти мосты предназначены для разных конфигураций аппаратов (диапазон питающих напряжений, ревизии).

Чтобы гарантировать совместимость, при заказе необходимо сверяться с моделью аппарата, исполнением по сети (напр., 400–415 В или 230–500 В), наличием водяного охлаждения (версии «w») и, что наиболее важно, - серийным номером, так как документация четко регламентирует применимость по серийным диапазонам.

На что обратить внимание при замене диодного моста (выпрямительного блока) MIG 510W

1. Точная идентификация

Перепроверьте табличку аппарата и руководство по запчастям по вашему серийному номеру (для Origo Mig 410/510, например, документация действительна для серий 627‑xxx‑xxxx и 122‑xxx‑xxxx). Это важно, поскольку в одной и той же позиции могут быть разные артикулы для разных исполнений.

2. Соседние элементы узла

Рядом с мостом установлены термовыключатели (например, ST1/СТ3 на трансформаторе/дросселе) и дроссель L1. При демонтаже/монтаже не повредите их и восстановите термоконтакты. В перечне отдельно указаны типы термовыключателей (NC/NO).

3. Теплоотвод

Тщательно очистите посадочные поверхности радиатора, обновите теплопасту (если она предусмотрена), соблюдайте момент затяжки. Неплотный прижим резко снижает ресурс.

4. Электробезопасность

Полностью обесточьте аппарат, дождитесь разрядки конденсаторов, промаркируйте силовые кабели перед снятием. Если у вас нет опыта ремонта силовой электроники, лучше поручить работу авторизованному сервису.

Артикул Esab: 0349302497

Артикул Z-Master: 03.4930.2497.ZM

Наименование Esab: DIODE BRIDGE MIG
