Диодный мост STC 280 PTS 240+C+T для сварочного полуавтомата Z-Master

Диодный мост PTS-240+C+T для Z-Master STC 280

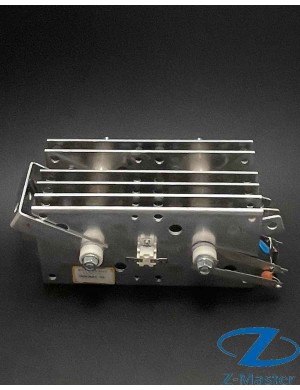

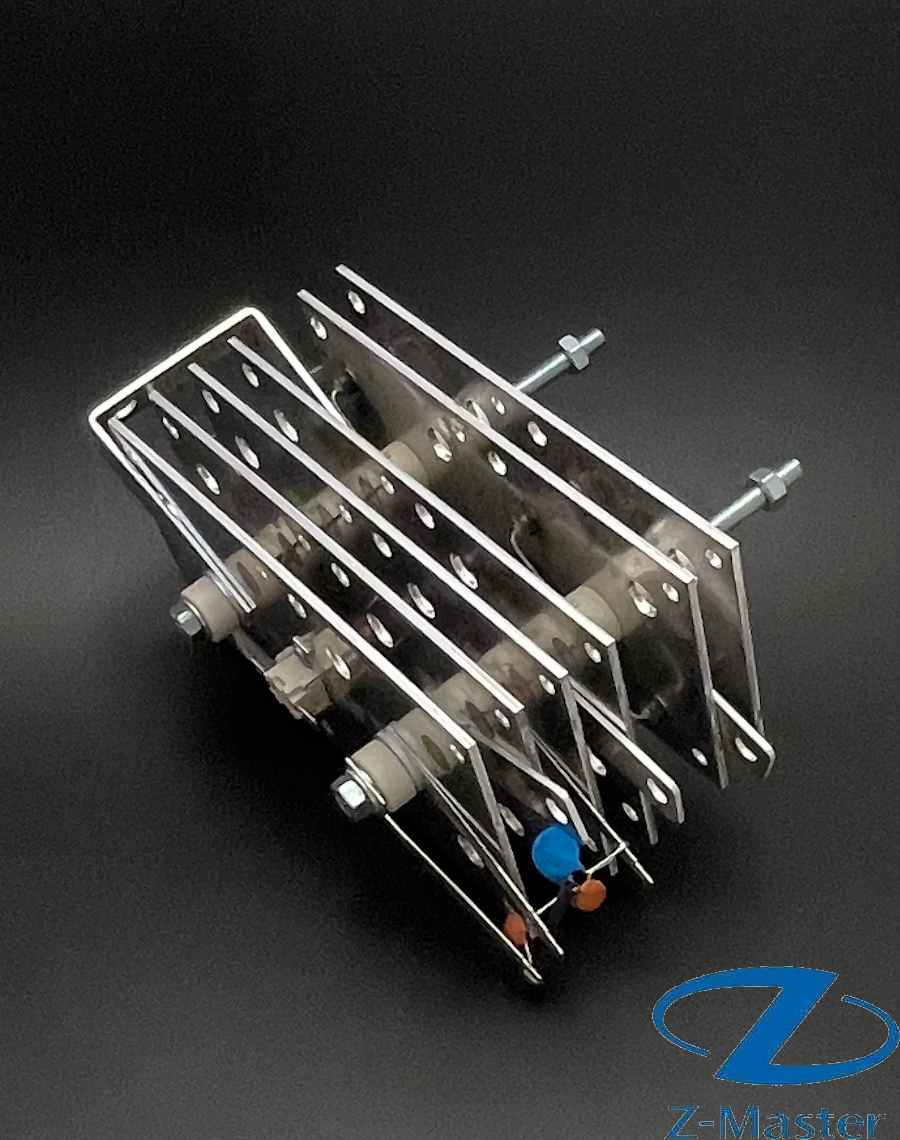

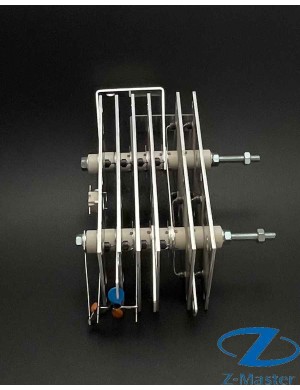

Диодный мост STC 280 PTS 240+C+T — силовой трехфазный выпрямительный блок для сварочного полуавтомата Z-Master модели STC 280. Узел применяется в цепи выпрямления вторичного напряжения трансформатора и предназначен для работы в составе MIG/MAG-сварочного оборудования промышленного и профессионального класса.

Мост выполнен на прессованных силовых диодах и рассчитан на эксплуатацию при высоких токовых нагрузках. Конструкция обеспечивает преобразование трехфазного переменного напряжения в постоянное сварочное напряжение, необходимое для стабильной работы полуавтомата.

Основные технические параметры

• Тип изделия: трехфазный неуправляемый диодный мост;
• Модель: PTS-240+C+T;
• Применение: сварочный полуавтомат Z-Master STC 280;
• Номинальный ток: 240 А;
• Силовая схема: трехфазный мостовой выпрямитель;
• Конструкция: 6 пластин, 24 прессованных диода;
• Охлаждение: воздушное, с обязательным теплоотводом и обдувом;
• Артикул: 1195-1;
• Код: 032.0001.3506.

Особенности исполнения +C+T

Индекс +C указывает на исполнение с помехоподавляющими конденсаторами, которые снижают коммутационные помехи и улучшают устойчивость работы выпрямительного блока. Обозначение +T относится к версии с термозащитой. Перед заменой рекомендуется сверить маркировку, габариты, расположение выводов и наличие дополнительных цепей на установленном узле.

Назначение и область применения

Диодный мост PTS 240+C+T используется в трансформаторных сварочных полуавтоматах, где требуется надежное выпрямление трехфазного напряжения при значительном сварочном токе. Изделие подходит для ремонта, сервисного обслуживания и восстановления работоспособности оборудования Z-Master STC 280.

Рекомендации по подбору и замене

При подборе аналога необходимо учитывать ток не ниже 240 А, трехфазную мостовую схему, допустимое обратное напряжение, габариты, способ крепления, конфигурацию выводов и наличие функций +C/+T. Не рекомендуется устанавливать универсальные силовые модули без штатного радиатора, правильного прижима и достаточного воздушного охлаждения.

Перед установкой диодный мост следует проверить мультиметром в режиме проверки диодов, убедиться в отсутствии короткого замыкания по силовым выводам, а также проверить состояние конденсаторов и термоконтакта, если они предусмотрены в конкретном исполнении.

Купить диодный мост PTS-240+C+T в Москве

Вы можете заказать диодный мост для сварочного полуавтомата Z-Master STC 280 с поставкой по Москве и в регионы России. Для уточнения наличия, совместимости и условий отгрузки свяжитесь с нами:
