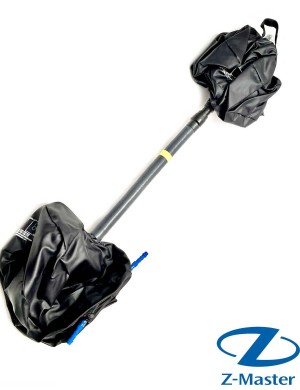

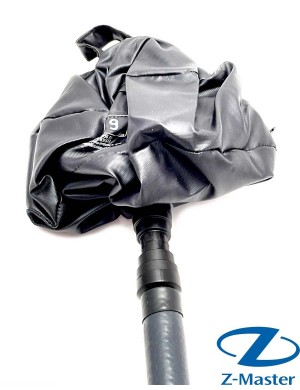

Заглушка сварочная QPS 9″ 225 (216–241 мм), артикул 34050902

Заглушка сварочная QPS 9″ 225 - многоразовое решение для локальной продувки инертным газом при сварке труб наружным диаметром 216–241 мм. Выполнена из износостойкой вулканизированной резины в специализированном защитном кожухе. Конструкция «одна линия - два процесса» использует один порт и для надувания заглушки, и для подачи инертного газа, упрощая работу и сокращая подготовительное время.

Зачем нужна и в чем выгода

• Чистый, ровный корень шва без окислов и почернений: локальная инертная среда защищает металл в зоне корня.
• Экономия защитного газа и времени: вместо полной продувки всего трубопровода создаётся небольшой локальный объём - быстрее выход на рабочий уровень O2 и меньше расход аргона/азота.
• Повышение производительности: меньше простоев между проходами, стабильно повторяемый результат.
• Простая установка и минимум обучения: понятная схема подключения «один порт - два назначения» снижает требования к квалификации и уменьшает риск ошибок.
• Многоразовое использование: прочная вулканизированная резина в кожухе выдерживает типичные монтажные нагрузки, не оставляет следов на трубе при корректной эксплуатации.

Для каких работ и материалов

• Сварка кольцевых швов труб, сварка патрубков и врезок.
• TIG/GTAW (аргонодуговая), а также корневые проходы MIG/MAG с последующей заплавкой.
• Нержавеющие стали (AISI 304/316/321 и др.), Дуплексная сталь / Супердуплексная сталь, никелевые сплавы, титановые системы - там, где критично качество корня и низкий остаточный кислород.
• Отрасли: пищевая и фармацевтическая (в т. ч. санитарные трубопроводы), энергетика, нефтегаз, химическая промышленность, водоподготовка, HVAC.

Ключевые преимущества конструкции

• Один порт для надува и подачи газа: меньше шлангов, быстрее подготовка, чище рабочее место.
• Надёжное уплотнение по окружности: вулканизированная резина адаптируется к микронеровностям трубы.
• Специализированный защитный кожух: предохраняет эластомеры от механических повреждений и брызг.
• Совместимость с инертными газами: аргон (Ar), гелий (He), азот (N2) - по требованиям WPS и материала.
• Эргономика и безопасность: контролируемое легкое избыточное давление для формования зоны продувки, стабильное удержание в трубе.

Экономический эффект (почему это выгодно)

• Локализация продувки уменьшает очищаемый объём в разы. Пример: при условном Ø≈219 мм продувка локальной камеры длиной ~150 мм требует примерно в 5–7 раз меньше газа, чем продувка 1 м трубы. Это сокращает ожидание выхода на целевой уровень O2 и уменьшает расход аргона/азота на каждый корневой шов. Фактическая экономия зависит от диаметра, длины секции, расхода газа и требуемого уровня O2 по WPS, но в монтаже эффект заметен уже с первых стыков.
• Стабильный корень снижает последующую мехобработку и переделки - меньше времени и расходников на зачистку.

Технические характеристики

• Перекрываемые диаметры труб: 216–241 мм.
• Материал рабочей части: вулканизированная резина.
• Конструкция: специализированный защитный кожух; один порт для надува и подачи газа.
• Тип применения: локальная продувка инертным газом при сварке кольцевых швов и патрубков.
• Многоразовое использование при соблюдении рекомендаций по эксплуатации.

Совместимость и подбор

• Подходит для труб наружным диаметром 216–241 мм (в т. ч. размеров 219,1 и соседних стандартов).
• Рекомендуемые газы продувки: Ar, He, N2 (выбор - по материалу и WPS).
• Для других диапазонов диаметров доступны заглушки QPS соседних типоразмеров - уточните.

Как использовать (кратко)

• Установите заглушку в трубу и зафиксируйте в зоне корня шва на безопасном расстоянии от кромки.
• Подключите один шланг к порту: сначала надув до плотной посадки, затем подача инертного газа на продувку.
• Контролируйте остаточный кислород (по прибору или требованиям WPS) и приступайте к сварке.
• После окончания стравите газ, снимите заглушку, очистите и подготовьте к следующему стыку.

Рекомендации по безопасности и ресурсу

• Не использовать с кислородом и активными газами; избегать контакта с расплавом и прямыми брызгами.
• Соблюдайте дистанцию от зоны высоких температур и линии теплового влияния.
• Храните в сухом месте, защищайте от масел/растворителей, УФ и острых кромок - это продлевает срок службы.

Доставка и покупка

• В наличии и под заказ. Отправка по всей России, самовывоз или транспортными компаниями.
• Поможем подобрать размер под ваш диаметр и материал трубы, предложим комплектующие (шланги, регуляторы, анализаторы O2, заглушки соседних типоразмеров).

FAQ

• Подходит ли для орбитальной сварки? Да, заглушка QPS эффективно локализует зону инертного газа и при орбитальной сварке.
• Каким газом лучше продувать? Чаще всего - аргоном; допустимы гелий и азот (для нержавеющих сталей по согласованию с WPS).
• Нужно ли отдельное отверстие? Система использует один порт/линию как для надува заглушек, так и для подачи газа на продувку - это упрощает подключение.
• На какой уровень кислорода ориентироваться? Руководствуйтесь требованиями вашего WPS и материала (для корневых швов нержавеющих сталей обычно стремятся к низкому остаточному O2).

Артикул 34050902

Перекрываемые диаметры труб - 216-241 мм
