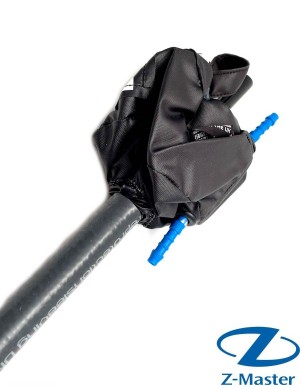

Система продувки защитным газом IPS 4″ 100 мм (80–110 мм)

Система продувки IPS 4″ 100 мм разработана для высококачественной сварки кольцевых швов, труб малого диаметра и патрубков в диапазоне 80–110 мм. Локализация зоны продувки формирует небольшую инертную камеру между заглушками, что обеспечивает:

• Чистый, ровный корень шва без окислов, обесцвечивания и почернений.
• Резкое сокращение расхода защитного газа - до 80% экономии по сравнению с полной продувкой участка трубопровода.
• Быстрый выход на требуемый уровень остаточного кислорода (типично <50 ppm для нержавеющих сталей, <20 ppm для Duplex и специальных сплавов).
• Стабильно повторяемое качество и минимум простоев между стыками.
• Система особенно востребована на малых диаметрах, где объём камеры невелик, а требования к чистоте корня остаются критичными - в пищевой, фармацевтической промышленности, энергетике, водоподготовке и полупроводниковых системах высокой чистоты.

Ключевые преимущества

• Экономия защитного газа: продувается локальная камера длиной ~150–200 мм, а не вся линия - экономия аргона/азота до 80%.
• Минимизация турбулентности: продуманная геометрия шланга и клапана обеспечивает ламинарный поток газа, без завихрений и подсоса воздуха - критично для качества корня.
• Один порт - два процесса: надув заглушек и подача газа через одно соединение, меньше шлангов, быстрее подготовка.
• Высокое качество швов: стабильная инертная среда даёт визуально чистый, серебристый корень без переделок и доработок.
• Простота и скорость: минимальное время на обучение, установка и контроль - оператор справляется за несколько минут.

Отличия от жёстких систем продувки

На малых диаметрах (80–110 мм) разница между надувными IPS и жёсткими дисками/центраторами особенно заметна:

1. Универсальность и диапазон

• IPS 4″ перекрывает 80–110 мм одним комплектом; жёсткие диски обычно «заточены» под конкретный DN/OD и требуют набора дисков под каждый размер.
• Адаптация к овальности и разностенности: эластичные заглушки подстраиваются под реальную геометрию, жёсткие оставляют зазоры и «тянут» лишний газ при малейшем отклонении.

2. Простота установки и скорость

• Надувные заглушки вводятся в трубу без длинных штанг и центровочных приспособлений - достаточно разместить, подключить шланг и надуть.
• Жёсткие системы на малых диаметрах требуют точной центровки, иногда дополнительной фиксации, что увеличивает подготовительное время.

3. Вес и эргономика

• IPS 4″ компактна и легка - удобна в стеснённых условиях, колодцах, на высоте и в труднодоступных зонах.
• Жёсткие центраторы с дисками и штангами тяжелее, неудобны в ограниченном пространстве.

4. Сохранность внутренней поверхности трубы

• Вулканизированная резина IPS не царапает полированные, электрополированные и санитарные трубопроводы (критично для пищевой/фармацевтической отраслей).
• Металлические диски могут оставлять следы, царапины и требуют защитных прокладок.

5. Герметичность и минимизация турбулентности

• IPS обеспечивает плотное прилегание по всей окружности, ламинарный поток газа через продуманный клапан - меньше завихрений и подсоса воздуха.
• Жёсткие системы с несколькими соединениями и зазорами могут создавать турбулентность, требуют повышенного расхода газа для компенсации утечек.

6. Надёжность и меньше точек отказа

Жёсткие системы часто включают несколько линий, фитингов и уплотнений - каждое соединение - потенциальная утечка.

Один порт, один шланг, минимум соединений - меньше потенциальных утечек и ошибок монтажа.

7. Экономика

• Один комплект IPS 4″ заменяет несколько жёстких дисков разных размеров, снижая складские запасы и затраты на закуп оснастки.

Для каких работ и материалов

• Методы сварки: TIG/GTAW (ручная и механизированная), орбитальная сварка, корневые проходы MIG/MAG по WPS.
• Материалы: нержавеющие стали (AISI 304/304L/316/316L/321), дуплексные стали / супердуплексные стали (2205, 2507), никелевые сплавы, титан, цирконий - везде, где требуется защита корня от окисления.

Отрасли:

• Пищевая и фармацевтическая промышленность (санитарные трубопроводы, высокие требования к чистоте).
• Полупроводниковое производство.
• Энергетика (малые подводящие линии, обвязка оборудования).
• Нефтегаз и химия (технологические трубопроводы).
• Водоподготовка и системы чистой воды, контуры охлаждения.

Комплектация и принцип работы

• Две надувные заглушки из износостойкой вулканизированной резины.
• Соединительный шланг с интегрированным клапаном продувки.
• Один порт для надува заглушек и подачи инертного газа (Ar, He, N2).

Принцип работы:

• Заглушки размещаются внутри трубы на расстоянии от кромки шва.
• Через порт подаётся газ под давлением - заглушки надуваются и герметично прилегают к стенкам трубы.
• Открывается клапан продувки - газ вытесняет воздух из межзаглушечной камеры.
• Контроль уровня O2 (анализатором), начало сварки.
• По завершении стравливание газа, извлечение, очистка и подготовка к следующему стыку.

Технические характеристики

• Перекрываемые наружные диаметры труб: 80–110 мм.
• Материал заглушек: вулканизированная резина высокой прочности.
• Конструкция: облегчённая; один порт для надува и подачи газа; шланг с клапаном продувки, минимизация турбулентности.
• Совместимые газы: Ar (аргон), He (гелий), N2 (азот) - по требованиям WPS и материала.
• Тип применения: локальная продувка при сварке кольцевых швов и патрубков.
• Повторное использование: многоразовая при соблюдении рекомендаций.

Порядок использования (кратко)

1. Разместите заглушки внутри трубы симметрично относительно зоны шва (на безопасном расстоянии от кромки).
2. Подключите шланг к источнику инертного газа (баллон + редуктор + расходомер).
3. Выполните надув до плотной посадки заглушек.
4. Откройте клапан продувки и продувайте камеру до достижения требуемого уровня остаточного кислорода (контроль анализатором O2).
5. Выполните сварку; при необходимости поддерживайте небольшой избыточный поток газа.
6. По окончании стравите газ, извлеките систему, осмотрите на повреждения, очистите и храните в защищённом месте.

Рекомендации по безопасности и увеличению ресурса

• Использовать только инертные газы (Ar, He, N2); не применять кислород и активные смеси.
• Соблюдать дистанцию заглушек от зоны высоких температур и теплового влияния (~100–150 мм от кромки).
• Защищать от прямых брызг расплава, острых заусенцев внутри трубы.
• Хранить в сухом, прохладном, тёмном месте; избегать контакта с маслами, растворителями, УФ-излучением.
• Регулярно осматривать заглушки на предмет порезов, проколов, потери эластичности.

Совместимость и подбор

• Диапазон 80–110 мм включает стандартные DN 80, DN 100, а также промежуточные размеры (например, 88,9 мм, 101,6 мм).
• Для других диаметров доступны соседние типоразмеры IPS (3″, 5″, 6″ и т. д.) - подберём оптимальный под ваш проект.
• Рекомендуется дополнительно использовать анализатор остаточного кислорода и регулятор расхода газа для контроля и экономии.

Экономический эффект (почему это выгодно)

• Экономия газа: на диаметре 100 мм локальная камера объёмом 1,2–1,5 литра против десятков литров при продувке метра трубы - расход аргона снижается в 5–10 раз. При типичном проекте с сотнями стыков экономия измеряется тысячами рублей и десятками часов.
• Скорость монтажа: время установки и выхода на рабочий O2 сокращается до нескольких минут - выше производительность бригады.
• Меньше брака: стабильный чистый корень снижает необходимость переделок, зачистки, повторного контроля - экономия труда и материалов.
• Один комплект на диапазон: не нужны десятки жёстких дисков - меньше складских расходов и проще логистика на объекте.

Доставка и покупка

В наличии и под заказ. Быстрая отправка по России и СНГ, самовывоз, доставка ТК.

FAQ

Подходит ли для орбитальной сварки?

Да, IPS 4″ эффективна как для ручной TIG, так и для орбитальных головок.

Какой газ использовать?

Чаще всего - аргон (Ar). Для специальных сплавов и высоких требований допустимы гелий (He) или азот (N2) - руководствуйтесь WPS.

На какой уровень кислорода выходить?

Для нержавеющих сталей типично <50–100 ppm, для Duplex и специальных сплавов - <20–50 ppm; точные требования - в вашем WPS.

Почему IPS экономичнее жёстких дисков?

Локальный объём продувки в разы меньше; один порт и минимум утечек; один комплект на диапазон диаметров.

Сколько служит система?

При соблюдении регламента (защита от перегрева, острых кромок, правильное хранение) - сотни стыков. Срок зависит от условий эксплуатации.

Можно ли использовать на трубах с внутренними сварными швами или неровностями?

Да, эластичные заглушки адаптируются к микронеровностям; критичные острые заусенцы рекомендуется предварительно зачистить.

Артикул: 34050404

Сварочная система заглушек IPS 4" (100), облегченная, для сварки труб диаметром 80 - 110 мм.

• Перекрываемые диаметры труб - 80 - 110 мм.
