Демпфер пульсаций REHM 3100080

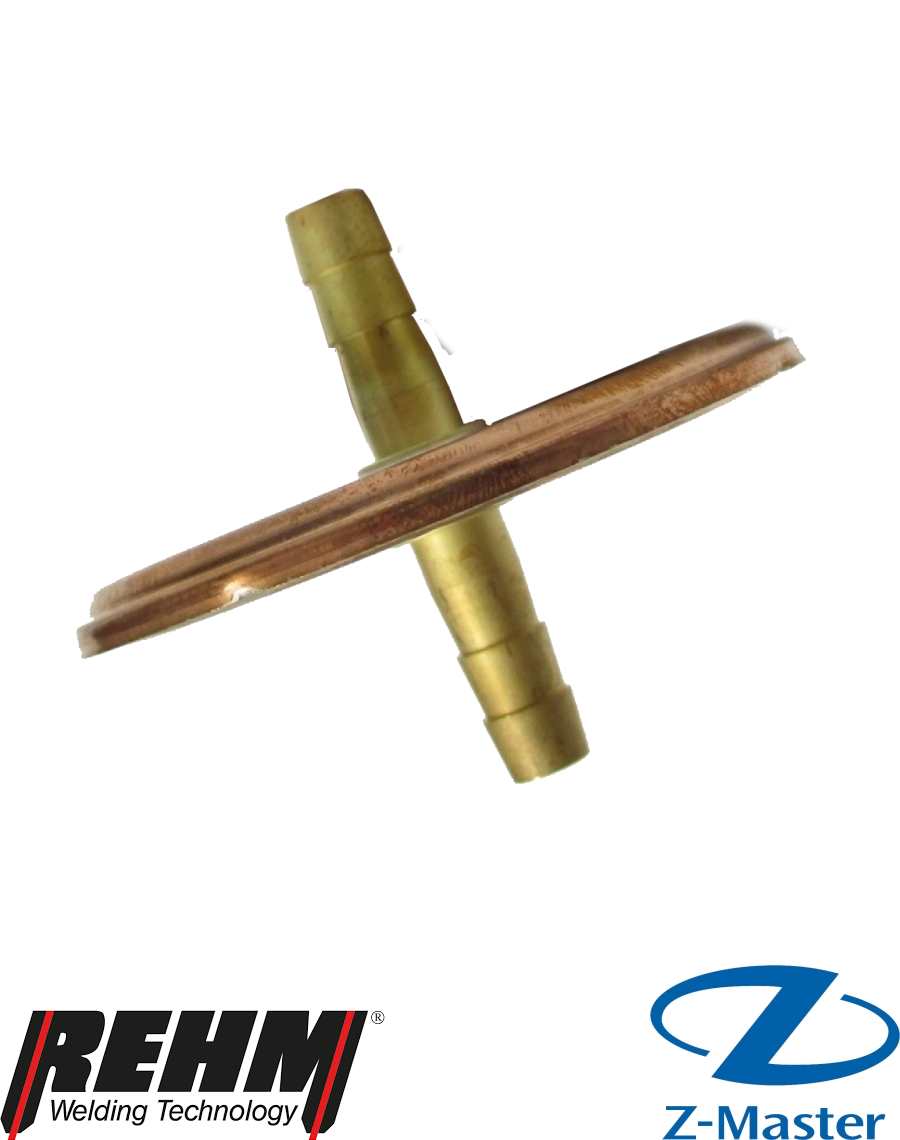

Демпфер пульсаций REHM 3100080 - это небольшая латунная камера, которая сглаживает пульсации потока и давления в контуре водяного охлаждения (особенно при работе с поршневой/плунжерной помпой). Для шланга 6 мм; диаметр корпуса ≈55 мм. Применяется в ряде аппаратов REHM и их водяных охладителях.
Что делает эта деталь
При работе помпы возникают пульсации, которые могут “качать” шланги, вызывать шум, ложные срабатывания датчика расхода и скачки давления. Камера 3100080 действует как гидроаккумулятор/пульсационный демпфер: частично “поглощает” ударные волны и выравнивает поток, защищая шланги, фитинги и датчики. Применение “для помпы до 4 бар” - это соответствует параметрам штатных охладителей REHM.
Где встречается
- Совместим с рядом MIG/MAG‑серий REHM (MEGAPULS, SYNERGIC, SYNERGIC.PRO и др.), где узел используется в жидкостном контуре.
- Для аппаратов INVERTIG.PRO digital COMPACT 240–450 DC / AC/DC: эти источники работают со штатными водяными охладителями TIG‑COOL 1400/2000. Макс. давление помпы 0,38 МПа (≈3,8 бар) и шланговые соединения на 6 мм. Также видно, что система контролирует расход (и при его падении показывает ошибку H2O).
- В списке запчастей TIG‑COOL, близких по узлу, фигурируют датчик протока DW300 (REHM 3100083) и быстросъёмы 6 мм (красный/синий 3100098/3100099)
Основные признаки, что нужна эта деталь или она вышла из строя
- Сильная пульсация/вибрация шлангов на выходе помпы; “рывки” потока.
- Шум “чирикающий”/ударный от помпы, который уменьшается, если поставить временный гаситель.
- Периодические ошибки “H2O Error!/Err H2O” при фактически рабочей помпе и заполненных шлангах - датчик расхода “видит” провалы из‑за пульсаций. Примечание: эта же ошибка бывает из‑за воздушной пробки, забитого фильтра, слабой помпы или неисправного датчика протока (3100083), поэтому сначала исключите эти причины по инструкции.
Характеристики и присоединение
- Материал: латунь; под шланг 6 мм; наружный диаметр корпуса ≈55 мм.
- Назначение: демпфирование пульсаций поршневой помпы до 4 бар.
Важно про текущий статус производителя (2025)
REHM GmbH u. Co. KG Schweißtechnik 2 апреля 2025 подала заявление о банкротстве, идёт поиск решения по санации. Это может влиять на сроки поставки оригинальных запчастей.
Практические советы по диагностике/замене
Прежде чем менять демпфер 3100080, проверьте:
- Заполнение контура и отсутствие воздуха;
- Чистоту сетки/фильтра в баке и теплообменнике;
- Работу датчика протока 3100083 (контакты/проводка/сам датчик)
- Если шланги “бьют” и слышен пульсирующий шум при нормальной подаче, установка или замена 3100080 обычно стабилизирует поток.
Монтаж: На выходе помпы (нагнетание) вблизи насоса, врезка в линию 6 мм. Ориентация не критична, но размещайте так, чтобы камера была заполнена жидкостью и не оставалась воздушная “шапка”.
Если хотите, подберу точно по вашему серийному номеру и ревизии охлаждающего блока INVERTIG.PRO digital COMPACT: напишите модель (например, 280 AC/DC COMPACT digital), серийный номер и фото узла с помпой/шлангами - проверю, ставился ли там 3100080 штатно и подскажу артикулы соседних деталей (штуцеры 3100098/3100099, датчик протока 3100083 и т.п.).
