AN17 гайка NSK
AN17 стопорная гайка NSK

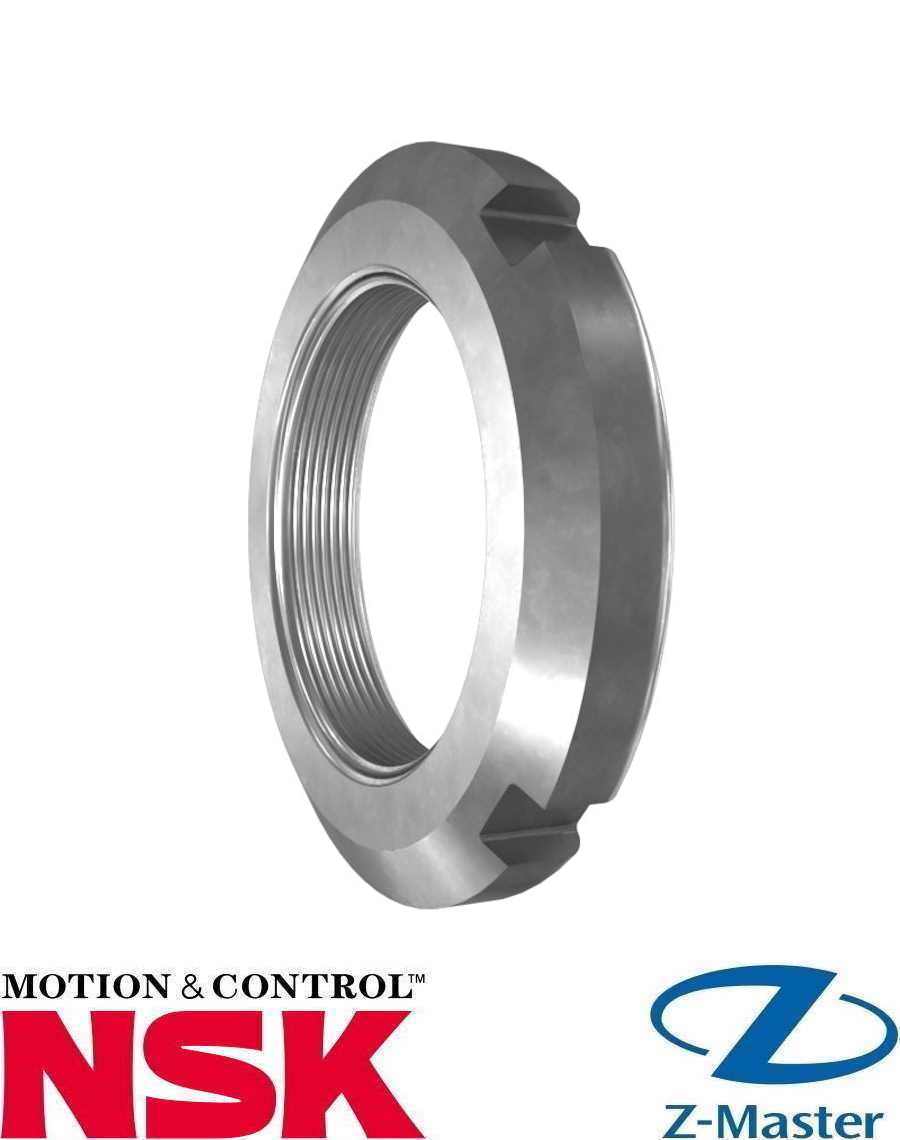

Стопорная гайка AN17 (KM17) NSK – это фиксирующая гайка со встроенным механизмом блокировки, которая применяется для надежного крепления подшипников с конической посадкой на валы с цилиндрической поверхностью. Внутренняя резьба гайки соответствует резьбе стяжной втулки AHX2318, используемой для монтажа подшипников. В отверстии гайки также имеется резьба, позволяющая фиксировать ее на валу или закрепительной втулке. Для предотвращения самооткручивания гайки используется стопорная шайба AW17X (MB17), которая надежно удерживает гайку в заданном положении. Эта гайка применяется в узлах, где подшипники с конической внутренней обоймой, такие как роликовые конические подшипники, устанавливаются на гладкие валы. Она обеспечивает точную регулировку затяжки и надежную фиксацию подшипника, предотвращая его смещение при работе. Такое решение часто используется в промышленных редукторах, электродвигателях, насосах и других механизмах, подверженных высоким нагрузкам и вибрациям.
Для правильного монтажа подшипника с помощью гайки AN17 необходим комплект, включающий стяжную втулку AHX2318 и стопорную шайбу AW17X (MB17). Стяжная втулка обеспечивает плотную посадку подшипника на вал, а стопорная шайба блокирует гайку, исключая ее ослабление в процессе эксплуатации.
Основные преимущества этого решения – надежная фиксация подшипника без люфтов, удобство монтажа и регулировки, а также совместимость с подшипниками NSK и их аналогами от других производителей. Гайка AN17 особенно полезна в случаях, когда требуется преобразовать цилиндрическую посадку вала в коническую для установки подшипников с конусом внутреннего кольца.

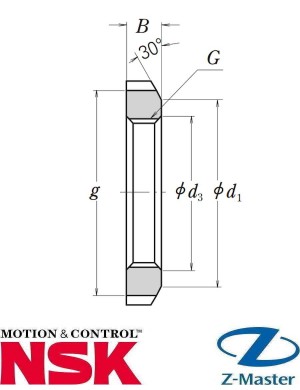

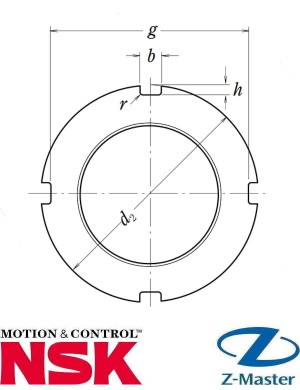

Размеры контргайки AN17:
Диаметр вала
- d = 85 мм
Основные размеры
- d2 = 110 мм
- B = 16 мм
- G = M85x2
- d1 = 102 мм
- g = 103 мм
- b = 8 мм
- h = 3.5 мм
- d3 = 86 мм
- r = 0.6 мм
Масса = 0,45 кг
Аналоги:
- FAG - KM17
- NSK - AN17/ KM17
- SKF - KM17
- SNR - KM17
Обозначение по каталогу AN17 / KM17
Полный артикул подшипника NSK - AN17
Купить AN17 (KM17) может только юридическое лицо, в том числе ИП.
