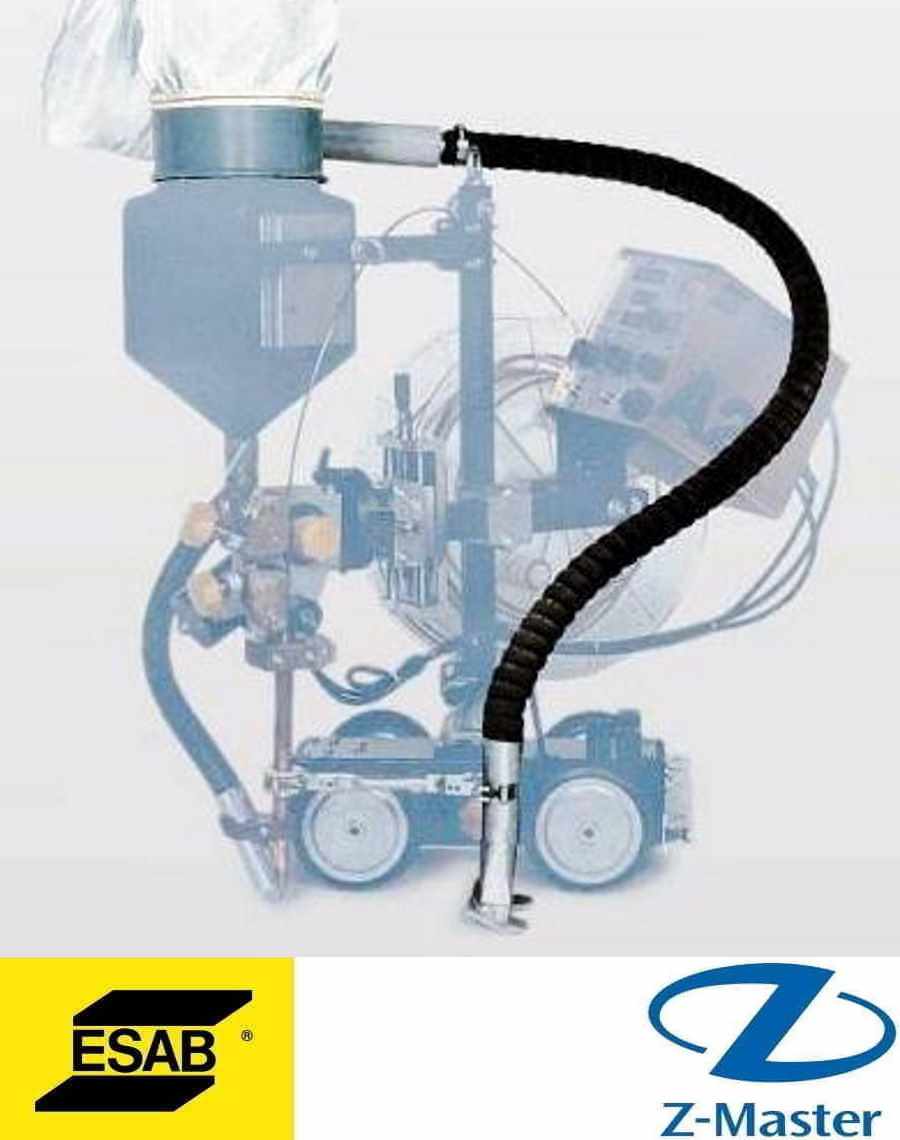

Система рециркуляции флюса для сварки под флюсом (SAW) ESAB OPC Basic 0148140880

ESAB OPC Basic 0148140880 - компактная и надёжная система рециркуляции флюса для автоматизированной сварки под флюсом. Работает по эжекторному принципу от сжатого воздуха, отделяет пыль и шлак циклонным сепаратором и возвращает очищенный флюс в бункер, снижая расход материалов и упрощая обслуживание.

Для чего и какие функции

• Сбор излишков флюса из зоны шва и возврат в бункер для повторного использования.
• Сепарация: циклон на крышке бункера отделяет пыль от гранул; шлак отсеивается, флюс возвращается в контейнер.
• Вакуум на эжекторе: создаётся за счёт сжатого воздуха, не требует электроэнергии.
• Быстрая смена насадок под тип шва (стык/тавровый, лев./прав.) и точная установка сопла.
• Снижение запылённости и стабилизация гранулометрии - меньше простоев и выше качество.

Ключевые преимущества

• Прочная, компактная, простая в эксплуатации система с минимальным ТО.
• Интеграция с тракторами и стационарными SAW‑комплексами ESAB A2/A6.
• Безопасная и недорогая в эксплуатации: только сжатый воздух, без электропривода.
• Много вариантов фильтрации: базовый фильтр‑мешок; для тяжёлых режимов доступны версии с циклон‑фильтром или Tedak‑фильтром.
• Снижение расхода флюса и трудоёмкости уборки, рост производительности участка.

Технические характеристики (OPC Basic)

• Производительность по воздуху (cfh): ~371 при 58 psi; ~477 при 72 psi; ~530 при 87 psi. Макс. рабочее давление: 87 psi.
• Макс. высота всасывания: ~31″ (≈0,8 м) при 58/72/87 psi.
• Уровень шума при работе: ~70 дБ(A).
• Макс. рабочая температура: до 266°F (130°C); кратковременно до 338°F (170°C).
• Потребление воздуха (ориентир): ~175/225/250 л/мин при 4/5/6 бар.
• Принцип действия: эжектор (Вентури) на сжатом воздухе; циклоническая сепарация.

Совместимость

• Автоматические системы ESAB A2/A6 (тракторные и стационарные), флюсовые бункеры ESAB.
• Базовый комплект 0148140880 - «OPC Basic с фильтр‑мешком». Дополнительные варианты: OPC Basic с циклон‑фильтром (0802415882) и с Tedak‑фильтром (0802415883). Для работы с предварительно подогретым флюсом рекомендуется OPC Super.

Комплектация (0148140880)

• Эжектор, пневмоприводной (вакуумный).
• Циклон для установки на бункер флюса.
• Фильтр‑мешок (стандартный), крепёж/хомуты.
• Втягивающий (всасывающий) шланг.
• Набор всасывающих насадок (4 шт.): стык обычный, стык увеличенный, тавровый левый, тавровый правый; держатель сопла.
• Стяжной ремень для фиксации. Примечание: состав и артикулы комплектующих могут отличаться по ревизии; уточняйте по паспорту D006128 и спецификации отгрузки.

Требования к подключению и эксплуатации

• Источник сухого сжатого воздуха 4–6 бар (58–87 psi) с расходом до ~250 л/мин (пик).
• Установка циклона на бункер флюса; подключение эжектора к воздуху и шланга к насадке; позиционирование сопла над швом согласно типу соединения.
• ТО: периодическая очистка/замена фильтр‑мешка, контроль состояния шлангов/уплотнений и износа насадок.

Сферы применения

• Тяжёлое машиностроение, металлоконструкции, сельхозтехника, судостроение, общая и тяжёлая фабрикация - участки SAW с требованием снижения расхода флюса и запылённости.

Частые вопросы

• Можно ли использовать с подогретым флюсом? Для режимов с подогревом ESAB рекомендует OPC Super (усиленный эжектор/циклон).
• Нужна ли электрика? Нет, система работает от сжатого воздуха (эжектор).

Артикул: 0148140880
