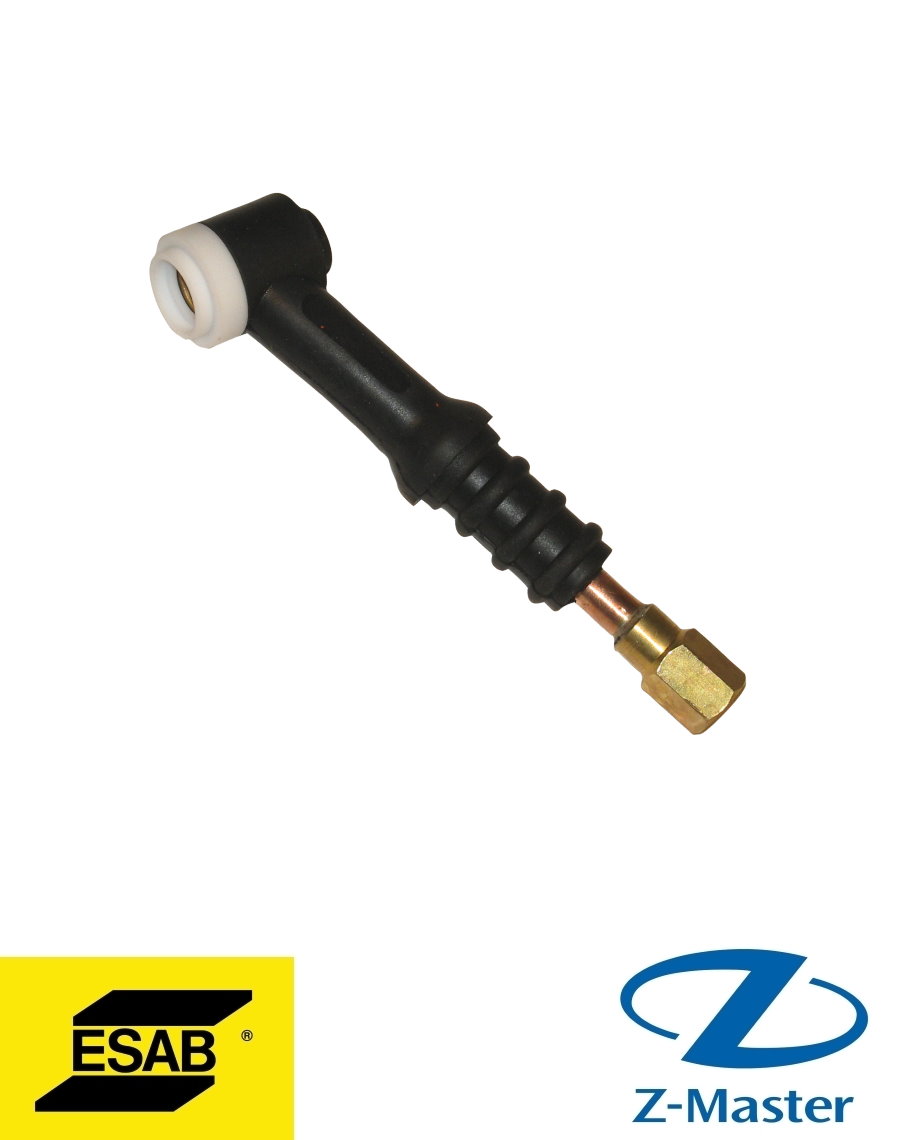

Головка горелки TIG ESAB TXH 121, артикул 0700300569 (аналог WP-9)

Головка горелки TIG ESAB TXH 121 - оригинальная запасная часть производства ESAB (Швеция) для ремонта аргонодуговых TIG горелок с воздушным охлаждением. Соответствует международному стандарту WP-9 (класс 120–125 А), обеспечивая полную совместимость с цангами, соплами и цангодержателями WP-9, SR-9, ABITIG 9 и других популярных брендов. Надёжный токоподвод, герметичность и проверенное шведское качество ESAB.

Назначение

Головка TIG ESAB TXH 121 - ключевой узел аргонодуговой горелки, объединяющий токопроводящую втулку, камеру подачи защитного газа, посадочные поверхности для уплотнительных колец и резьбовое крепление цангодержателя.

Универсальность стандарта WP-9:

TXH 121 спроектирована под широко распространённый индустриальный стандарт WP-9 (Weldcraft) - один из самых популярных типоразмеров TIG головок в мире. Это обеспечивает:

• Полную совместимость с расходниками WP-9, SR-9 (Abicor Binzel), SRT-9, ABITIG 9, Miller A-125, TBi 405P, Trafimet TF0706, Lincoln PTA-9 и большинства аналогов.
• Унификацию расходников на объектах с разнородным парком горелок.
• Широкий выбор доступных цанг, сопел и аксессуаров от разных производителей.

Качество ESAB:

ESAB - шведский концерн с более чем 100-летней историей, мировой лидер в производстве сварочного оборудования. TXH 121 изготовлена из высококачественных медных сплавов с прецизионной обработкой, обеспечивая стабильность дуги, долговечность и надёжность.

Ключевые преимущества

1. Шведское качество ESAB

• Более 100 лет опыта, прецизионная обработка, жёсткий контроль качества.
• Долговечные медные сплавы с защитными покрытиями.

2. Универсальная совместимость (стандарт WP-9)

• Подходит к горелкам ESAB, WP-9, SR-9, SRT-9, ABITIG 9, Miller A-125, TBi, Trafimet, Lincoln PTA-9 и аналогам.
• Полная взаимозаменяемость расходников от разных производителей.

3. «Жёсткая» конструкция

• Цельнометаллическая головка без подвижных элементов - стабильный токоподвод и предсказуемая геометрия дуги.
• Минимум люфтов, критично для качественных швов на высоких токах.

4. Высокая токовая нагрузка

• До 120–125 А при ПВ 100 % - максимум для класса с воздушным охлаждением.

5. Герметичность

• Точная геометрия посадочных мест под O-ring исключает подсос воздуха.
• Чистая защитная среда для нержавеющих сталей, титана, алюминия.

6. Доступность и поддержка

• Аналоги у других производителей
• Головка ESAB TXH 121 (0700300569) соответствует стандарту WP-9.

Совместимость и применение

Совместимые горелки:

• ESAB TXH 121, WP-9, SR-9, SRT-9, ABITIG 9, Miller A-125, TBi 405P090800, Trafimet TF0706-SP, Lincoln PTA-9, CK D-9.

Совместимые расходники:

• Цанги Ø 0,5–3,2 мм (WP, SR, SRT, ABITIG, Miller, TBi, Trafimet, Lincoln, CK и LMT 125).
• Цангодержатели, керамические и газолинзовые сопла (размеры 4 - 12), уплотнительные кольца, задние колпачки стандарта WP-9/SR-9.

Когда нужна замена

• Нестабильная дуга, «блуждание» или затухание.
• Подсос воздуха, окисление и почернение шва.
• Затруднённая установка или выпадение цанги.
• Видимые повреждения: трещины, оплавление, деформация резьбы.
• Профилактическая замена после длительной эксплуатации.

Порядок замены:

• Отключите горелку, стравите газ.
• Снимите сопло, извлеките цангу и цангодержатель.
• Отверните старую головку (против часовой стрелки).
• Очистите посадочное место от окислов и загрязнений.
• Установите новые O-ring на новую головку.
• Вверните новую головку, затяните с усилием (не перетягивайте).
• Соберите горелку: цангодержатель, цанга, сопло.
• Проверьте герметичность (обдув мыльным раствором).

Важно: При замене рекомендуется одновременно заменить уплотнительные кольца и осмотреть цанги/цангодержатель на износ.

Аналоги:

• Abicor Binzel: 705.0001, ABITIG/ SRT‑9 torch body: 712.5020 (жёсткая), 712.5030 (гибкий вариант).
• Miller: A‑125
• TBi Industries: 405P090800
• Trafimet: TF0706‑SP
• Lincoln Electric: PTA‑9
• Универсальные: LMT 125

Доставка и покупка

• В наличии и под заказ. Оперативная отправка по России и СНГ, самовывоз или ТК.
• Поможем подобрать полный комплект расходников: цанги, цангодержатели, сопла, уплотнительные кольца, задние колпачки, вольфрамовые электроды.
• PTA‑9 (аналог WP‑9). Чаще продаётся как готовая горелка/комплект (напр., K1782‑16).

Пояснения и полезные примечания

Почему это «WP‑9»: TXH 121 относится к лёгкому классу 120–125 A, расходники «2‑й серии» ( 13N0x/53N5x, цанги 13N2x, газ‑линзы 45V4x), то есть совместим по цанговому узлу с WP‑9/WP‑20 у разных брендов.

Вариант «flex»: если вам нужна гибкая головка ESAB для той же серии, это TXH121F с кодом 0700300571.

Совместимость «по месту»: кросс‑референс выше — по семейству (типоразмер WP‑9). Механический интерфейс головки с рукояткой/шланг‑пакетом у брендов может отличаться, поэтому головки разных производителей обычно не ставятся «вместо» друг друга в ручку ESAB без переходников; обычно меняют весь комплект головка + ручка «torch body + handle» в сборе. Сами расходники (цанги, корпуса цанг, сопла) у «9/20» как правило взаимозаменяемы.
