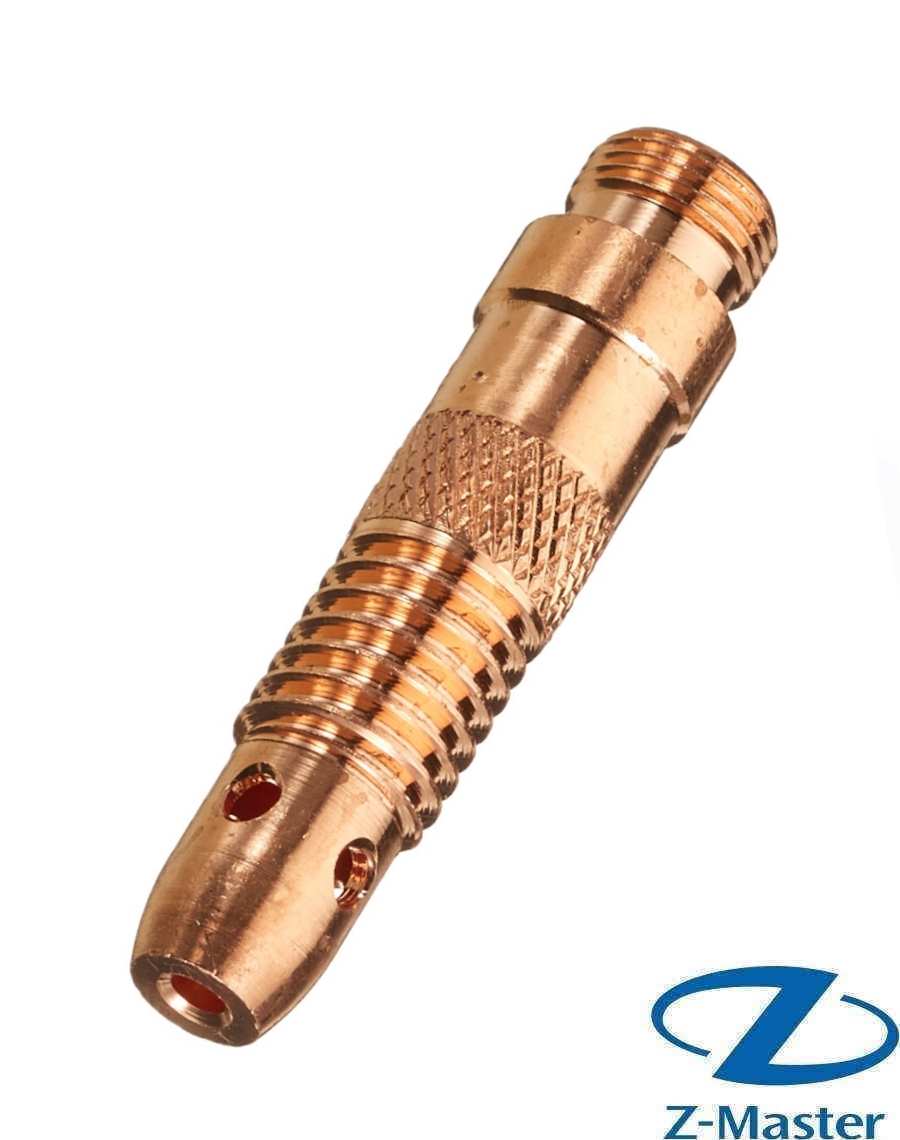

Держатель цанги TIG Ø 0.5 мм, 47 мм, Z-Master 12029810
Держатель цанги TIG Ø 0.5 мм, 47 мм, Z-Master 12029810
| Бренд: | Z-Master |
| Модель: | 12029810 |
| Наличие: | На складе |
-
114 руб
Держатель цанги TIG Ø 1.0 мм, 47 мм, артикул Z-Master 12029810
Держатель цанги (держатель цанги, collet body) Z-Master 12029810 - резьбовой корпус для фиксации цанги Ø 1.0 мм в TIG горелках. Обеспечивает токоподвод, формирует газовый поток и зажимает цангу с электродом при затяжке заднего колпачка. Совместим с горелками ESAB TXH, TBi 17/18/26, WP-17/18/26 (Weldcraft), ABITIG 18 (Abicor Binzel), SR-17/18/26 и другими водоохлаждаемыми горелками «3-й серии». Применяется для прецизионной сварки на малых токах (5–50 А).
Технические характеристики
- Диаметр: Ø 1.0 мм
- Длина: 47 мм
- Серия горелок: Водоохлаждаемые ESAB TXH, TBi 17/18/26, WP-17/18/26, ABITIG 18, SR-17/18/26
- Совместимые цанги: Ø 1.0 мм, длина 50 мм (402P170499, 702.0005, 12019805)
- Материал: Медный сплав с высокой электропроводностью
- Применение: Прецизионная сварка, малые токи 5–50 А
Держатель цанги 12029810 (Ø 1.0 мм, 47 мм) совместим с TIG горелками:
- ESAB: TXH 171, TXH 181, TXH 261 и другие водоохлаждаемые серии TXH (150–250 А).
- TBi Industries (ESAB Group): TBi 17 (до 150 А), TBi 18 (до 180 А), TBi 26 (до 200–250 А).
Назначение и функции держателя цанги
Держатель цанги (collet body) - ключевой элемент TIG горелки, работающий в паре с цангой для фиксации вольфрамового электрода. Выполняет следующие функции:
1. Токоподвод:
Вкручивается в головку горелки и передаёт сварочный ток от головки к цанге, а затем к вольфрамовому электроду.
2. Формирование газового потока:
Внутренние каналы направляют защитный газ (аргон) равномерно вокруг электрода, обеспечивая защиту зоны сварки от окисления.
3. Зажим цанги:
Имеет конический внутренний канал - при затяжке заднего колпачка цанга втягивается в конус, лепестки сжимаются и надёжно фиксируют электрод Ø 1.0 мм.
4. Создание газовой камеры:
Формирует герметичную камеру между головкой горелки и соплом для равномерного распределения газа.
Работа в системе:
Головка горелки → держатель цанги (вкручен) → цанга Ø 1.0 мм → электрод Ø 1.0 мм → задний колпачок (затягивает систему).
Аналоги держателя цанги
- Abicor Binzel: 701.0190
- TBi Industries (ESAB): 401P180998
- Trafimet: TE0001-10
- Lincoln:
- Z-Master: 12029810
Все аналоги взаимозаменяемы при совпадении диаметра (Ø 0.5 мм) и длины (~47–50 мм).
Совместимые расходники
Работает в паре с:
- Цангами Ø 0.5 мм, длина 50 мм: 402P170499 (ESAB/TBi), 702.0005 (Abicor Binzel), 12019805 (Z-Master).
- Вольфрамовыми электродами Ø 0.5 мм: WL-10, WC-20, WP, WZ-8.
- Задними колпачками: короткие/длинные - для регулировки вылета электрода.
- Газовыми соплами: керамические или газолинзовые размеры 4–8.
- Уплотнительными кольцами (O-ring): для герметичности.
Когда нужна замена
Заменяйте держатель цанги при:
- Износе внутреннего конуса - цанга не зажимает электрод.
- Повреждении резьбы - невозможно вкрутить или фиксация ненадёжна.
- Окислении токопроводящих поверхностей - нестабильная дуга, искрение.
- Засорении газовых каналов - неравномерная защита, окисление шва.
- Рекомендуется менять держатель цанги и цангу комплектом при признаках износа.
Рекомендации
- Используйте держатель строго с цангой Ø 0.5 мм и электродом Ø 0.5 мм.
- Затягивайте резьбу с усилием, но не перетягивайте - можете повредить головку горелки.
- Регулярно очищайте газовые каналы от загрязнений.
- Проверяйте состояние внутреннего конуса и резьбы.
Доставка и покупка
- В наличии и под заказ. Отправка по России и СНГ, самовывоз или ТК.
- Поможем подобрать комплект: цанги Ø 0.5 мм, электроды, сопла, задние колпачки, уплотнительные кольца.
- Консультации по совместимости с горелками ESAB, TBi и аналогами.
